Kytkentärengaslaakerit: Raskaan kiertokoneen selkäranka

Rengaslaakerit , joka tunnetaan myös nimellä läpinäkyvät laakerit tai levysoitinlaakerit, ovat kriittisiä komponentteja raskaissa koneissa ja laitteissa, jotka vaativat kiertoliikettä huomattavien kuormitusten alla. Nämä erikoistuneet laakerit mahdollistavat sileän, ohjatun pyörimisen tukemaan samalla aksiaalista, radiaalista ja momenttia latautuvat samanaikaisesti. Nosturista ja tuuliturbiineista lääketieteellisiin kuvantamislaitteisiin, läpikäyvät rengaslaakerit ovat välttämättömiä teollisuudessa, jotka vaativat tarkkuutta, kestävyyttä ja luotettavuutta. Tämä artikkeli pohtii lämmitysrengaslaakerien suunnittelua, toiminnallisuutta, sovelluksia ja edistyksiä korostaen niiden keskeistä roolia nykyaikaisessa tekniikassa.

Mitkä ovat kääntävät rengaslaakerit?

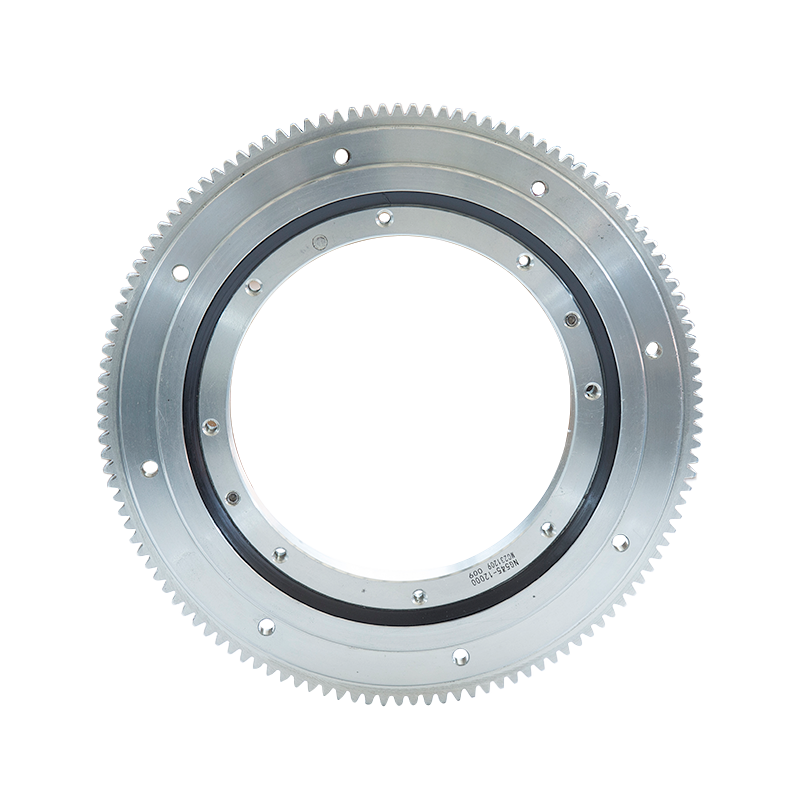

Kytkentärengaslaakerit ovat suurten halkaisijan rullauselementtilaakereita, jotka on suunniteltu käsittelemään monimutkaisia ​​kuormitusyhdistelmiä. Toisin kuin perinteiset laakerit, ne on suunniteltu tukemaan säteittäisten ja aksiaalikuormien lisäksi myös kallistusmomentteja, mikä tekee niistä ihanteellisia pyörimissovelluksiin. Niiden ainutlaatuinen rakenne sisältää tyypillisesti:

Sisä- ja ulommat renkaat: paikallaan olevat ja pyörivät komponentit, joissa on valssauselementit.

Valssauselementit: pallot tai rullit, jotka vähentävät kitkaa ja mahdollistavat sileän kierto.

Kilpailut: Tarkkuusvaikutteiset urat, jotka ohjaavat liikkuvia elementtejä.

Vaihtihampaat (valinnainen): integroitu sisä- tai ulompaan renkaaseen suoria käyttösovelluksia varten.

Näitä laakereita on saatavana erilaisissa kokoonpanoissa, mukaan lukien yksiriviset, kaksoisriivit ja risti-rullalerisuunnittelut, kukin räätälöity tiettyihin kuormitus- ja liikevaatimuksiin.

Hakemukset eri toimialoilla
Kuruskengaslaakerit ovat monipuolisia komponentteja, joita käytetään monilla teollisuudenaloilla:

Rakennus- ja raskas koneet: kaivinkoneet, nosturit ja betonipumput luottavat lämmitysrenkaisiin 360 asteen kierto- ja kuormitusvakauden saavuttamiseksi.

Tuulenergia: Tuulen turbiinin sävelkorkeus- ja kääntöjärjestelmät käyttävät lämmittäviä laakereita terän kulmien säätämiseen ja turbiinien kohdistamiseen tuulen suunnan kanssa.

Lääketieteelliset laitteet: Edistyneet kuvantamislaitteet, kuten CT -skannerit ja MRI -koneet, hyödyntävät tarkkuuskytkentärenkaita sileän kiertoliikkeeseen.

Robotiikka ja automatisointi: Teollisuusrobotit ja automatisoidut kokoonpanolinjat riippuvat pienikokoisista lämmittävistä laakereista tarkan liikkeenhallinnan saavuttamiseksi.

Ilmailu- ja puolustus: Tutkajärjestelmät, ohjusheittimet ja satelliittiseurantalaitteet käyttävät korkean suorituskyvyn läpimurtorenkaita tarkkaan sijaintiin.

Tärkeimmät suunnitteluominaisuudet ja innovaatiot
Nykyaikaiset kääntörengaslaakerit sisältävät edistyneitä ominaisuuksia suorituskyvyn ja pitkäikäisyyden parantamiseksi:

Materiaalien kehitys: Korkean lujuuden seosteräkset ja pintakäsittelyt, kuten induktion kovettuminen, parantavat kulumiskestävyyttä ja väsymystä.

Tiivistysjärjestelmät: Monikerroksiset tiivisteet suojaavat epäpuhtauksilta ja säilyttävät voitelun, laajentaen huoltovälejä.

Integroidut anturit: Sulautetut anturit älykkäät laakerit seuraavat kuormaa, lämpötilaa ja tärinää, mikä mahdollistaa ennustavan ylläpidon.

Kevyet mallit: Alumiiniseokset ja komposiittimateriaalit vähentävät painoa vaarantamatta lujuutta, ihanteellinen ilmailu- ja robotiikkaan.

Räätälöinti: Valmistajat tarjoavat räätälöityjä ratkaisuja, mukaan lukien epästandardikoot, erikoistuneet pinnoitteet ja ainutlaatuiset vaihdekokoonpanot.

Haasteet ja ratkaisut
Kuormakapasiteetti ja väsymys: Raskaat kuormat ja sykliset jännitykset voivat johtaa ennenaikaiseen vikaantumiseen. Ratkaisu: Edistynyt äärellisen elementin analyysi (FEA) optimoi laakeregeometrian ja materiaalin valinnan.

Korroosio ja saastuminen: ankarat ympäristöt, kuten offshore -tuulipuistot tai rakennuspaikat aiheuttavat riskejä. Ratkaisu: Ruostumattomasta teräksestä valmistetut laakerit ja vankat tiivistysjärjestelmät parantavat kestävyyttä.

Tarkkuusvaatimukset: Korkean tarkkuussovellukset, kuten lääketieteellinen kuvantamisen kysyntä erittäin varovaiset laakerit. Ratkaisu: Tarkkuushioma ja edistynyt laadunvalvonta varmistavat tiukan toleranssin.

Kestävyys ja tulevaisuuden trendit
Kun teollisuus priorisoi kestävyyttä, käännetysrengaslaakerit valmistajat käyttävät ympäristöystävällisiä käytäntöjä:

Kierrätettävät materiaalit: Kierrätettävien teräksien ja pinnoitteiden käyttäminen ympäristövaikutusten vähentämiseksi.

Energiatehokkaat mallit: Matalakohtaiset laakerit minimoivat pyörivien koneiden energiankulutuksen.

Digitalisointi: IoT-yhteensopivat laakerit tarjoavat reaaliaikaisen tiedon optimoidusta suorituskyvystä ja pienentyneestä seisokkeista.

Tuleviin suuntauksiin sisältyy:

Lisäaineiden valmistus: 3D-tulostetut laakerit, joissa on monimutkaisia ​​geometrioita räätälöityihin sovelluksiin.

Hybridilaakerit: Keraamisten valssauselementtien yhdistäminen teräsrenkaisiin parannetun suorituskyvyn saavuttamiseksi äärimmäisissä olosuhteissa.

Itsevoitelevat järjestelmät: Laakerit, joissa on sisäänrakennetut voitelusäiliöt huoltovapauden käyttöä varten.
